场地受限，废气处理设备只能放楼顶？荷载核算与避坑指南

现在企业经营成本不低，场地受限是很多工厂的真实困境——废气处理设备往往只能往楼顶放。但楼顶不是想放就能放，荷载安全是底线。这篇文章说说场地受限时，楼顶放设备必须算清楚的荷载账，以及两个最容易踩的坑。

一、为什么楼顶成了"现实选择"

地价高、厂房挤、环保要求紧，很多工厂确实没有地面空间。楼顶放设备看似省地方、管道短、异味不扰民，但代价是：你必须确保楼板扛得住。

二、荷载清单：场地受限时更要算细账

场地受限不代表可以简化核算，反而要更精细。让供应商提供分项荷载清单，别只要总重：

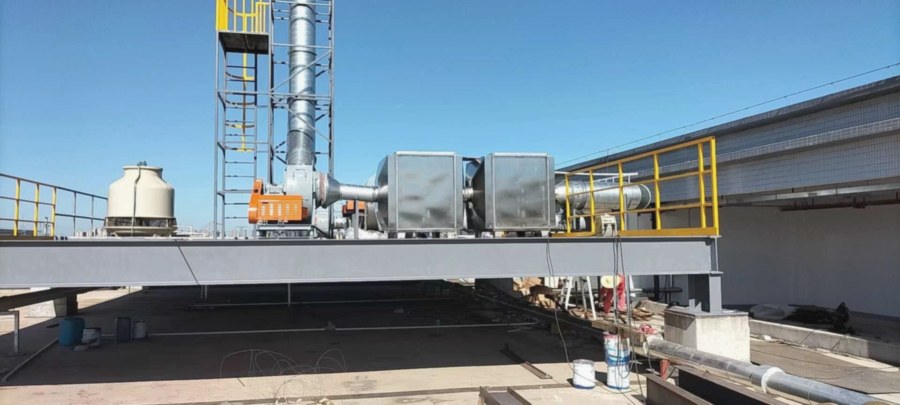

楼顶环保设备安装实拍：不锈钢设备、钢构平台与排气筒一体化布置

三、两个最容易被漏掉的载荷（场地受限时更要命）

1. 风机振动载荷

场地受限时，设备往往布置得更紧凑，振动传递更直接。风机运转的振动通过管道传递，形成周期性交变载荷：

• 常规无冲击旋转机械动荷系数取1.1~1.3，2900rpm取1.6、1450rpm及以下取1.4；
• 场地受限时，振动设备应尽量布置于梁上，不宜采用无梁楼盖；
• 基础与地面间必须加装减震垫（橡胶垫或弹簧减震器），管道接口采用柔性连接。

2. 喷淋塔循环水载荷

场地受限时，为了省地方往往把水箱也塞到楼顶，但水重常被当成"活载已包含"而漏算：

• 水箱及水体重属于永久荷载，必须按实际设备重量计算；
• 循环水箱容积按 V=Q×t 计算，停留时间15~30分钟+10%~20%冗余；
• 这部分折算成吨位，往往比塔体自重还大，场地受限时更不能漏。

四、场地受限时的核算流程

1. 拿"底牌"：调取原始设计图纸，明确结构形式、设计荷载。老旧建筑（建成超20年）需先现场检测；
2. 荷载汇总：叠加原屋顶恒荷载、活荷载，考虑风荷载、雪荷载、地震荷载；
3. 局部等效换算：设备是集中荷载，用公式 qe = 8Mmax / (b × l²) 换算；
4. 比对与决策：差距10%以内可加固；差距成倍的，即便场地受限，也必须考虑落地或独立支承，安全比省地更重要。

五、场地受限时的布置要点

• 分散布置：场地受限也不能集中堆放，避免局部超载；
• 优先梁上：设备固定点必须在主梁或承重构件上，严禁固定在吊顶龙骨、彩钢板；
• 管线沿梁：场地受限时管线更密集，大尺寸风管优先沿梁侧或柱边布置；
• 避开悬挑：场地再挤，也不能把重型设备放悬挑结构上。

六、承载力不足怎么办

场地受限时，加固比换地方更现实：

• 碳纤维加固：适用于承载缺口较小部位；
• 钢结构补强：适用于承载缺口较大、需增设支承的场合；
• 改扩建时必须对原有承重结构开展无损检测，不得沿用旧图纸直接估算。

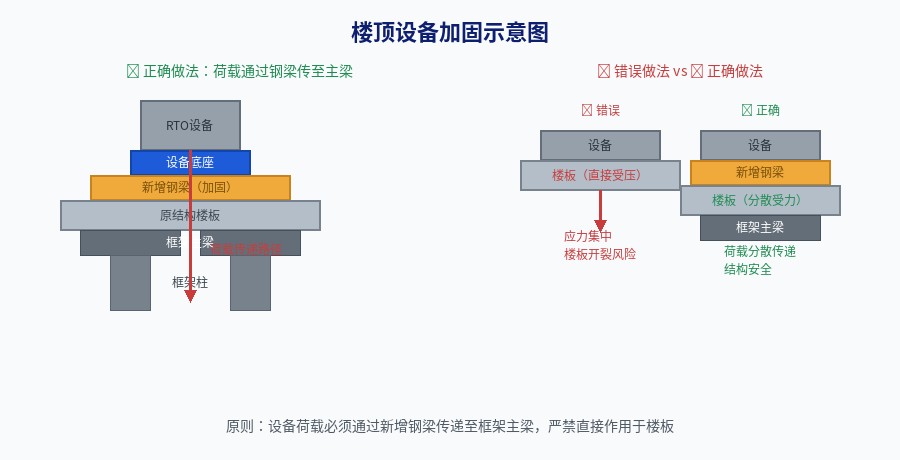

楼顶设备加固原则：荷载通过新增钢梁传递至框架主梁，严禁直接作用于楼板

七、供应商硬指标

废气处理量大于30000Nm³/h的RTO安装，安装单位需具备施工总承包乙级或环保工程专业承包二级以上资质。场地受限的工程更考验施工能力，资质不能降。

八、总结：场地受限时的三原则

1. 先算再放：荷载清单必须分项，场地受限不能成为省略理由；
2. 振动水重不能漏：场地越紧，这两个越要命；
3. 安全大于省地：算不过就加固，加固不了就落地，千万别硬凑。
